Manutenzione e Assistenza Tecnica · Esperienza realizzata negli anni precedenti
Durante le attività di Laboratori Tecnologici ed Esercitazioni, gli studenti del corso serale Manutenzione e Assistenza Tecnica hanno progettato e realizzato una postazione per PLC Siemens S7-1200 e HMI KTP600 Basic.
Dall’idea alla realizzazione

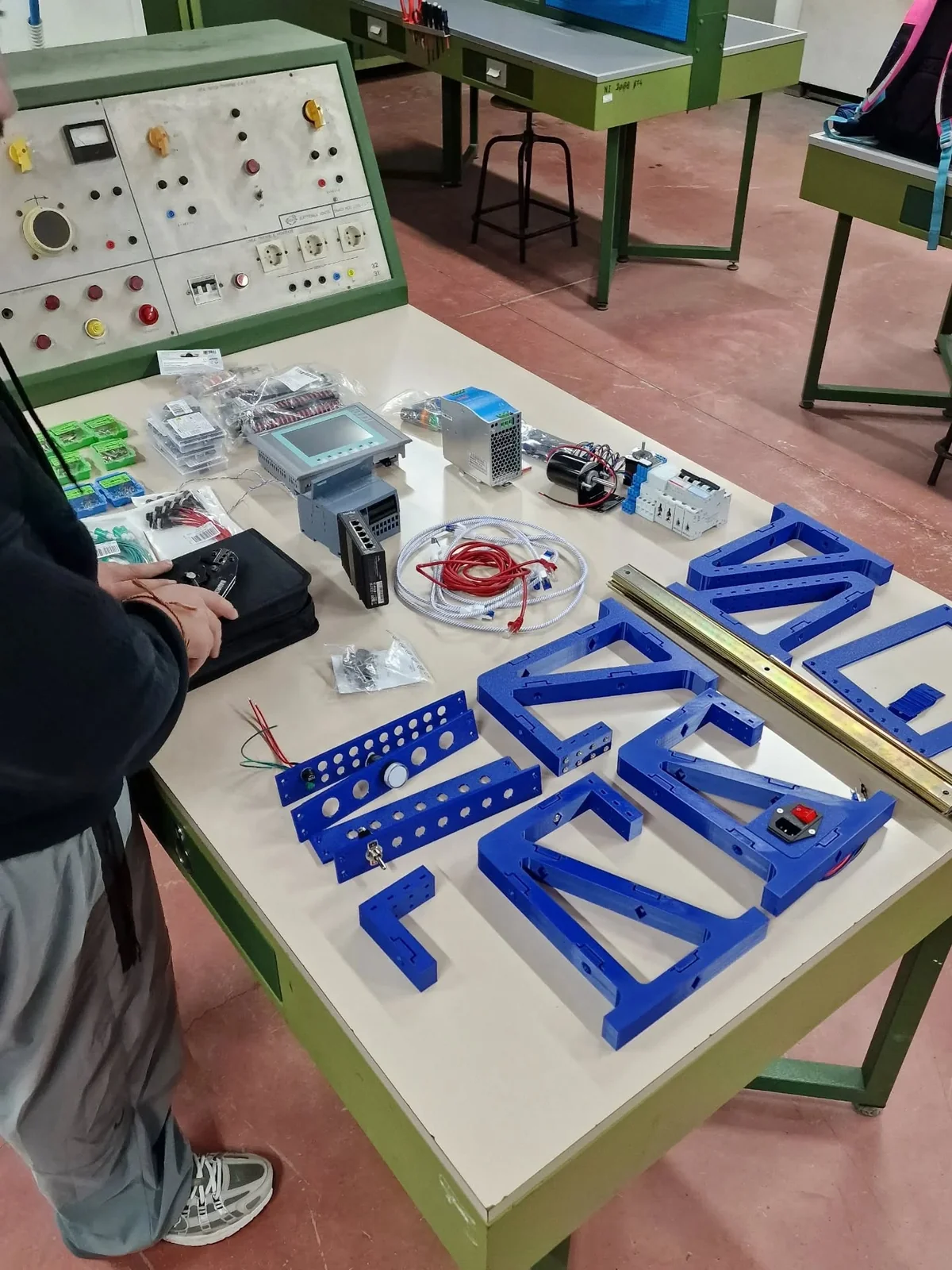

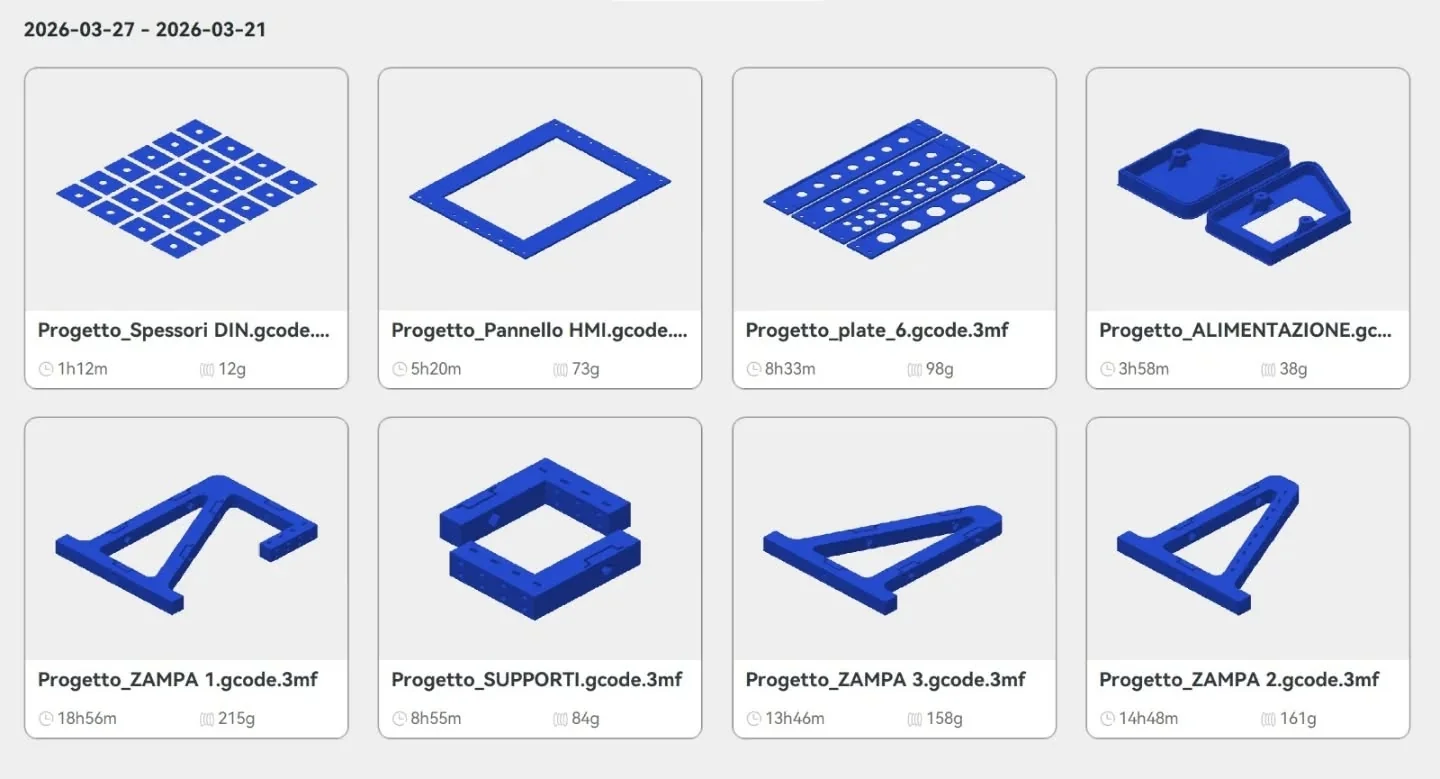

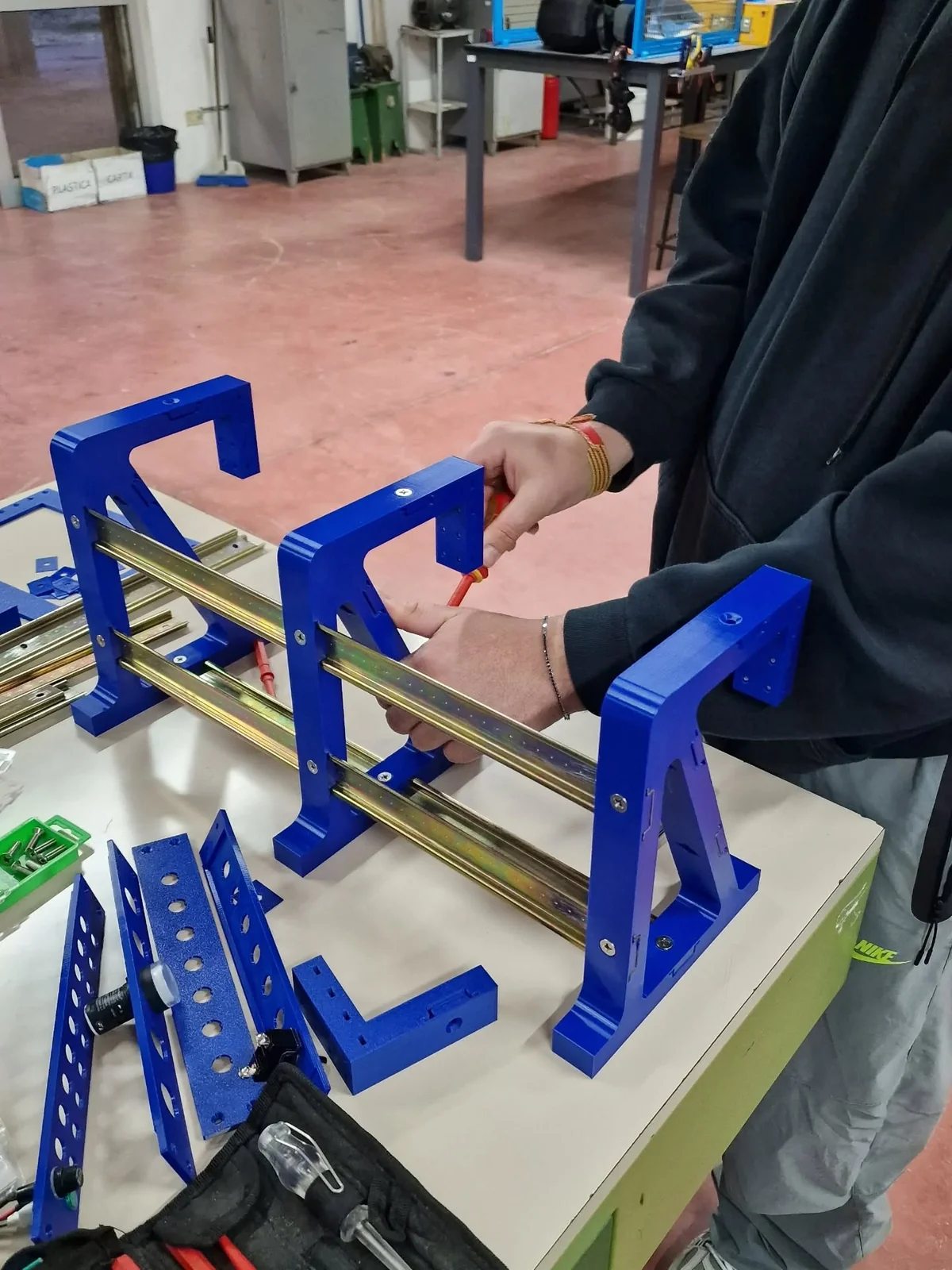

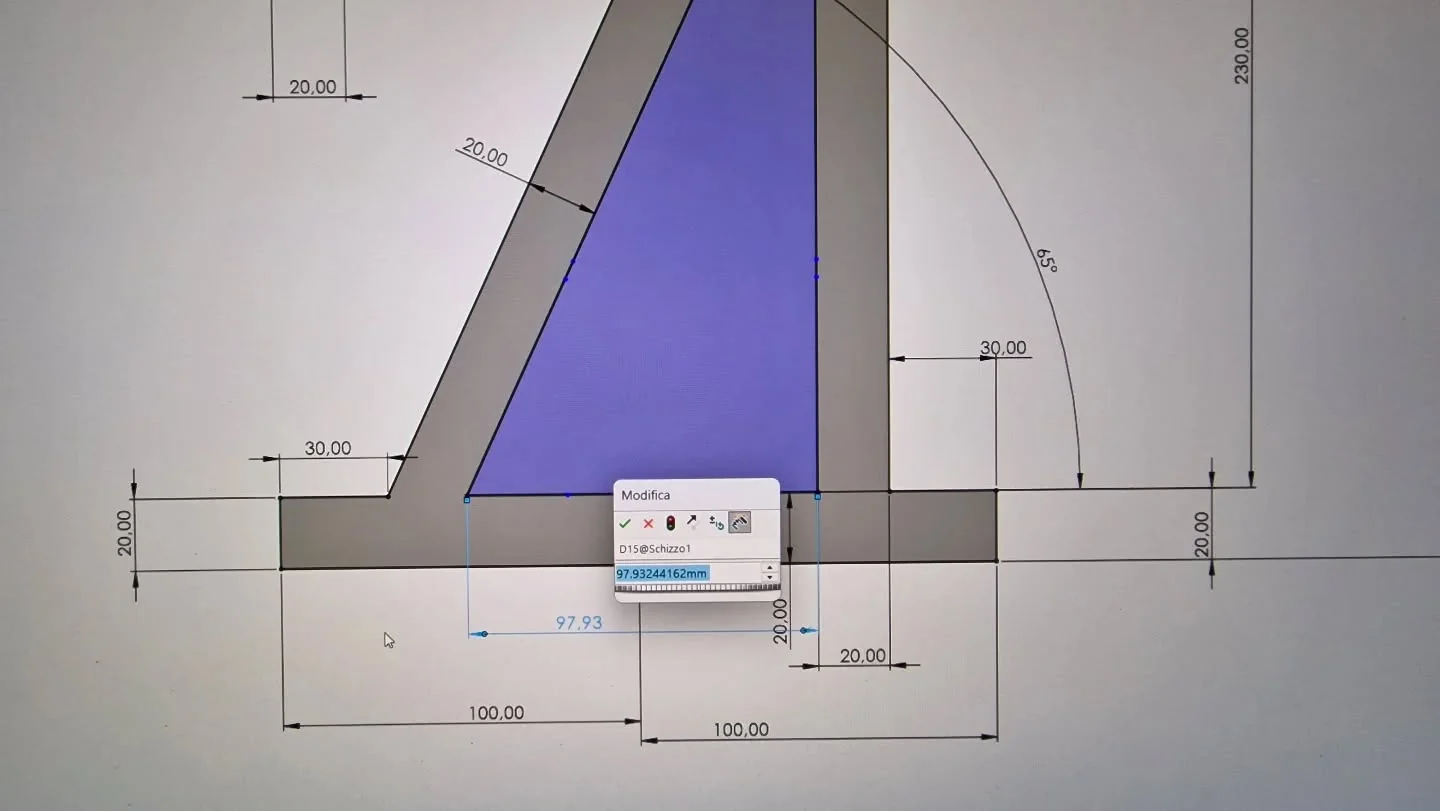

Il lavoro è partito dalla progettazione e dal disegno 3D dei componenti. La stampa in PETG ha permesso di realizzare gli elementi della struttura, successivamente assemblati per ospitare i dispositivi.

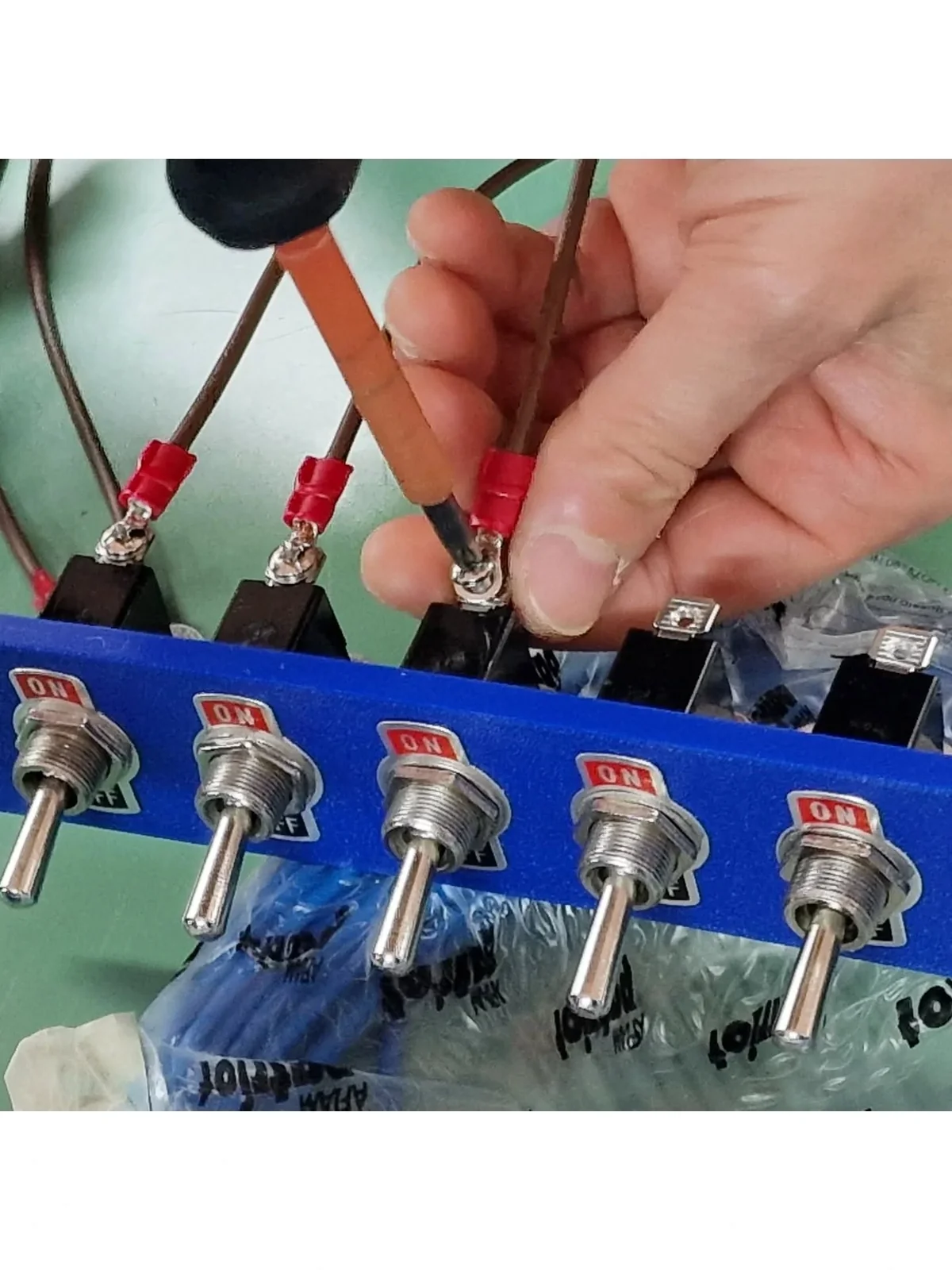

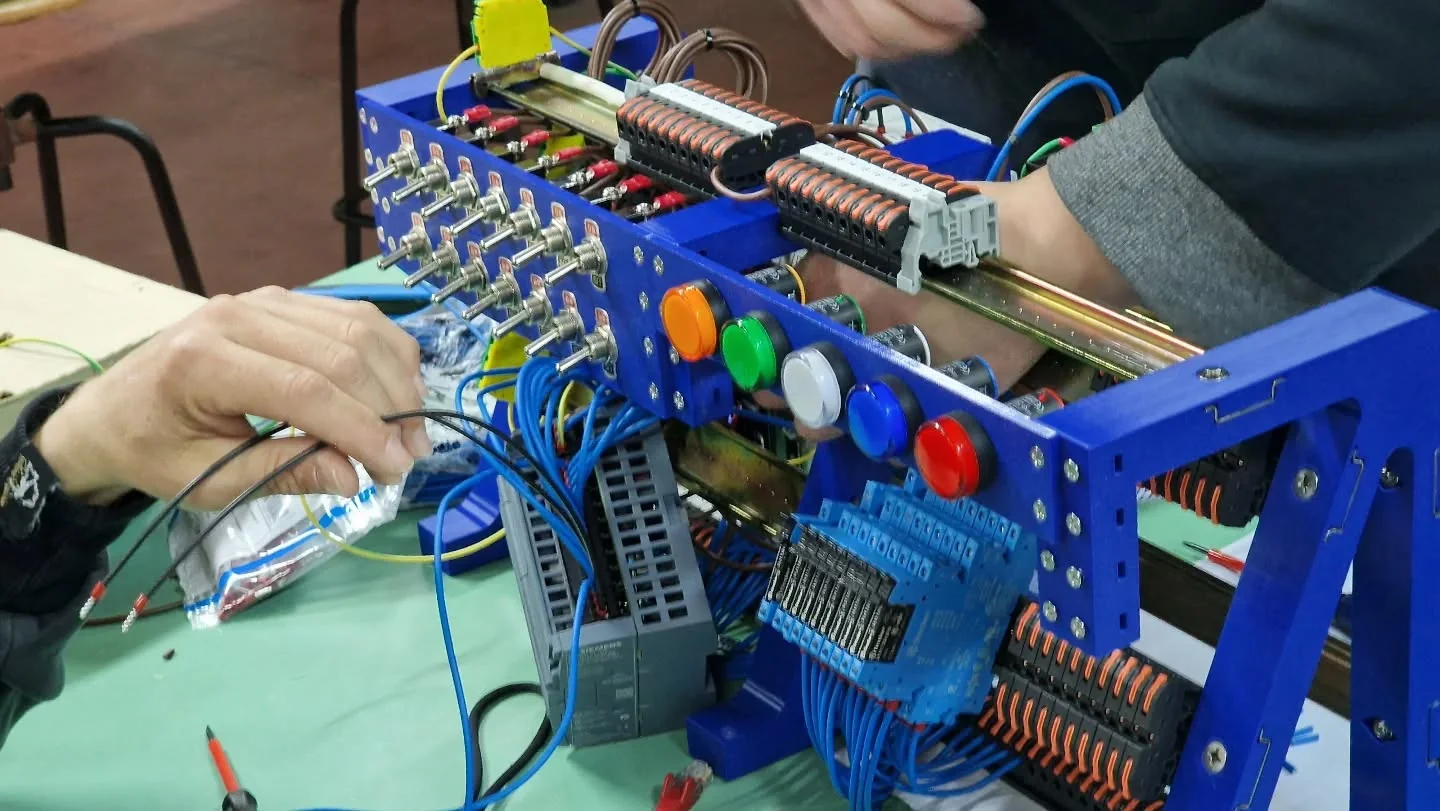

Gli studenti hanno eseguito il cablaggio dei dispositivi di alimentazione e protezione e i collegamenti funzionali. Il collaudo è stato svolto mediante un primo programma di test, mettendo in relazione progettazione, costruzione e automazione.
Le fasi, nelle fotografie
Apri una fotografia per consultarla nelle sue proporzioni originali.
